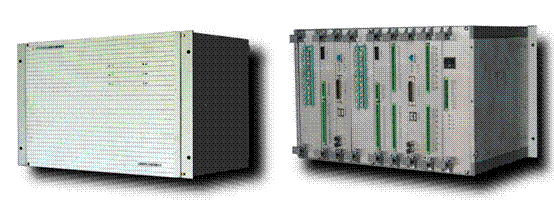

　　PMU-EC203相量测量装置

　　PMU-EC203相量测量装置用于测量电力系统的相量和发电机功角。既可以当地显示和存储，更可以作为广域相量测量系统的现场测量单元，将测量值打上高精度时标，通过高速数据通道传输到上级调度机构，作为电网稳定运行的重要参数。

　　1.应用范围

　　本装置适用于发电厂和变电站。作为相量测量装置，它把实测的实时相量数据，打上高精度时标，通过高速数据通道传输到上级调度机构，作为电网稳定运行控制的重要参数。同时可以在当地显示、存储。

　　2.装置的主要特点

　　●模块化设计

　　面向功能，以基本测控功能、功角测量为对象设计各类智能模块，可灵活组态，各模块功能不依赖于系统独立实现，可根据现场的实际要求配置，组成“新”的功能单元，接入上级系统。

　　●多总线设计

　　本装置采用多总线设计，内部总线有CANBUS、RS485，外部有一个以太网、一个E1通讯口、一个CANBUS、十个RS232/RS485/RS422接口。每个接口规约可在线编程和设置，承担总线功能，从而消除单总线系统的通讯瓶颈，有效提高了整个系统的通信可靠性与实时性。

　　● 功能丰富

　　本装置除基本的测控功能外，还具备丰富的通信接口、信息处理、GPS等扩展功能。与各种智能设备通信，能够完成信息采集、规约转换;支持GPS对时，对时精度高;在对厂站的信息进行采集、整理、转发等工作中，EC203单元则作为系统的网桥，配合实现系统扩展。

　　●使用维护方便

　　同类模块满足一致性、互换性，装配维护简单。设置监控手段多样，支持在线编程。全面支持远方监控与维护。

　　●结构设计先进

　　模块组装后成为具有相应功能的测控单元。单元机箱采用6U19英寸标准机箱，后插拔式结构，强弱电信号完全分离，同时便于调试、维护及运行。外观美观大方、密封性好，抗干扰、抗震动能力强，适合安装于各种恶劣环境。

　　●数据存储与本地/远方查询

　　后台管理机作为数据库，可以存储全部数据、可在本地查询，生成相关的图形、曲线。并可利用通道进行远程调阅。

　　3.主要功能

　　●精确的暂态响应

　　直接测量发电机激磁电势与母线电压的功角，每周波可测得多个功角值，精确地反应发电机和电力系统的暂态响应特性。

　　●精确的时间标签

　　本机采用高精度的GPS和温度补偿晶体振荡器产生精确的时钟信号，采用超大规模FPGA电路读取时钟。采用嵌入式同步授时法，确保主机/从机的时钟同步和时标的精准。

　　●高速、高效的通信功能

　　由于本机采用嵌入式设计，无论是主机/从机之间，还是厂站与主站之间，均直接采用E1连接，把主机/从机之间的数据交换速率从十几Kbps提高到2Mbps，同时避免了TCP/IP协议中的比特开销和不确定的时间延迟，充分利用了通道带宽，提高了通信效率。特别是同一片FPGA芯片既用来比较相位、产生转速信号和电压过零点的时标，同时还进行E1通讯传送，减少了数据传输的中间环节，能够保证功角测量的实时性。

　　●灵活的协议转换

　　本机遵从IEEE Std  1344-1995(R201)《电力系统同步相量标准》，同时针对用户不同的主站系统和应用协议，可以E1、串口，网络等方式与主站接口，并可根据用户要求定制协议。

　　4.主要技术指标

　　1)电源

　　供电电源电压：220V(AC/DC) 允许偏差+15%，-20%

　　功耗：小于200VA

　　2)模拟量测量

　　功角/相角：

　　输入电压：3相，100V，100/√3 V，精度0.2级

　　功角测量速率：3次/周波

　　转速脉冲电平：5～220V

　　功角精度：0.5°

　　时间标签分辨率：1μS

　　频率：精度±0.01Hz

　　3)开关量测量：

　　无源遥信：24V

　　有源遥信：220V

　　事件分辨率：1mS

　　容量：≤53路/插件

　　隔离方式：光电隔离

　　单/双接点：在线选择

　　去抖时间：0～10秒可选，特殊规格可另定

　　4)通信接口

　　以太网口： 10BASE-T

　　E1通信口： G.703

　　5)电磁兼容

　　高频电气干扰：通过IEC255-22-I脉冲群干扰试验Ⅳ级。

　　静电放电：通过IEC61000-4-2中严酷等级为Ⅳ级的静电放电试验。

　　辐射电磁场干扰：通过IEC61000-4-3规定的严酷等级为Ⅳ级的辐射电磁场干扰试验。

　　快速瞬变干扰：通过IEC61000-4-4标准规定的Ⅳ级(4KV±10%)快速瞬变干扰试验。

　　冲击(浪涌)：通过IEC61000-4-5规定的Ⅳ级干扰试验。

　　电磁场感应的传导骚扰：通过IEC61000-4-6规定的Ⅲ级干扰试验。

　　工频磁场的抗扰度：通过IEC61000-4-8规定的Ⅴ级干扰试验。

　　6)工作环境

　　工作温度： -25℃—55℃

　　运输及存储温度：-25℃—70℃：

　　湿度： ≤90% 无凝结

　　气压：86 — 108KPa
