近日，上海铱控在西北青海省某超高压变电站实施的自动电压控制（AVC）系统顺利投运，标志着公司在高电压等级、大容量变电站自动化控制领域再添重要成果。该系统通过先进的闭环控制策略与智能无功优化算法，实现了变电站母线电压的稳定运行与无功资源的动态协调，有效提升了电网的电压质量与运行可靠性。

图1 超高压变电站全景

一、项目背景

此变电站是青海电网重要的枢纽变电站，站内包含750kV、330kV、66kV三个电压等级，运行工况比较复杂。站内共配置有两台90MVar电容器和两台±90MVar SVG装置，具备丰富的无功调节资源。然而，在固定补偿装置（电容器）和动态补偿装置（SVG）之间如何实现协同控制、避免频繁动作、且能应对系统电压暂态与稳态的需求，成为该站电压控制的关键挑战。

二、解决方案

上海铱控结合该变电站的实际运行需求，设计了针对变电站的智能控制AVC子站系统，具备以下核心功能：

1、多模式灵活控制

支持调度端远程指令、本地电压曲线、人工设定指令三种控制方式，满足不同运行场景下的控制需求。

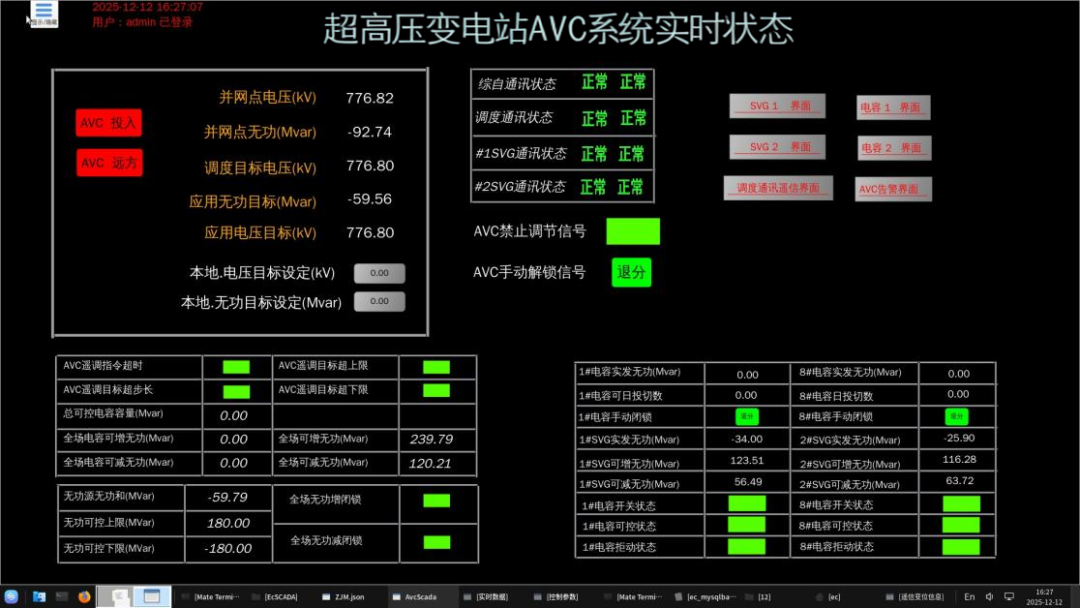

图2 AVC系统监视界面

2、闭环控制与调节

实时采集升压站及无功可调设备四遥信息，以当前系统运行工况结合电压/无功指令实时计算调整策略，通过闭环控制电容器的投退与 SVG 的动态出力来稳定系统的安全运行。

3、多重闭锁与保护

构建 12 重安全闭锁机制：站内各节点电压越限闭锁、有功/无功等数据量测异常闭锁、综自/调度/无功装置的通信中断闭锁、电容器非自动控制变位闭锁等条件，并设置电容器的投切间隔(>600 秒)与次数限制(每日最多 10 次)，规避电容器的频繁调节与故障风险。

4、精细化无功分配

优化无功分配逻辑，通过“电容器粗调+SVG细调”的模式提升调节精度，优化站内资源利用，同时设置调节死区与延时启动机制，避免临界点频繁调节，确保系统稳定运行。

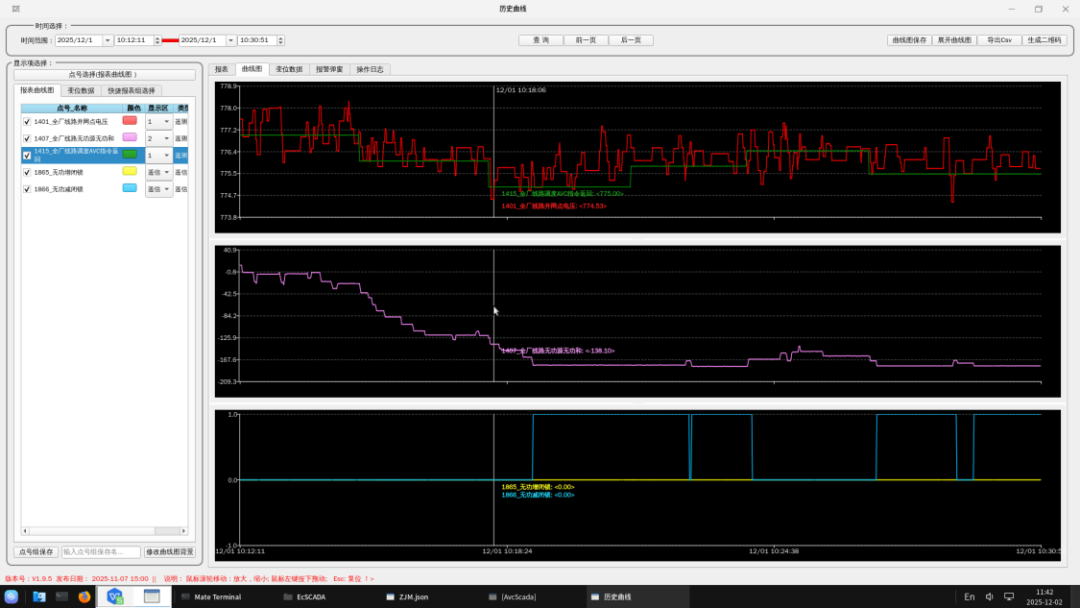

图3 电压调节曲线图

三、运行成效

自AVC子站系统投运以来，变电站750kV母线电压实时跟踪调度指令，调节精度和速率满足电网要求。
